CDM-840 Remote Router Revision 0
Ethernet Management MN-CDM840
5–10
5.4.4.3.3 Admin | FAST

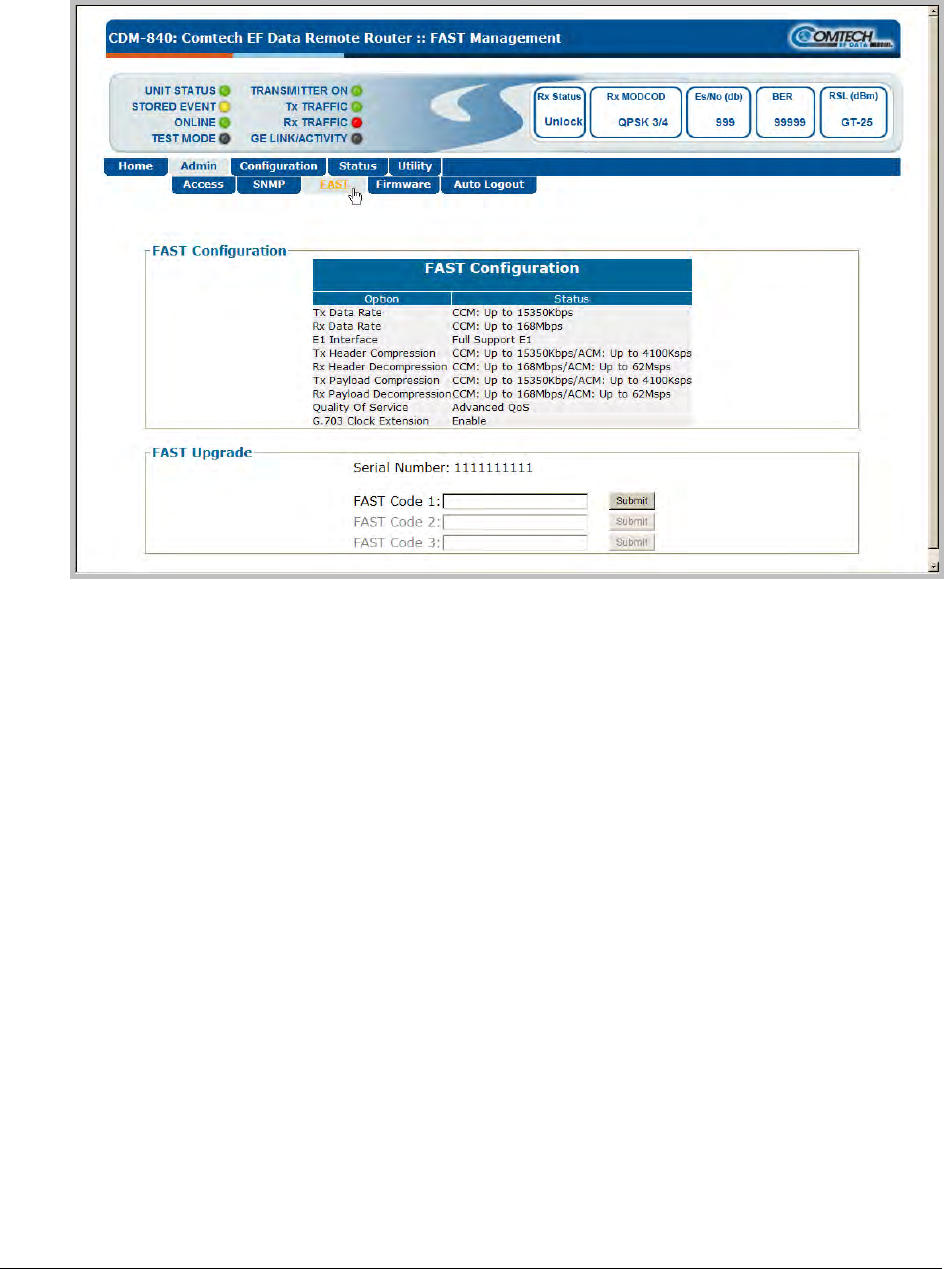

Figure 5-5. Admin | FAST page
The CDM-840 incorporates a number of optional features that may be activated by the user after
purchase via Fully Accessible System Topology (FAST) codes, which are special authorization
codes obtained from Comtech EF Data loaded into the unit via the ‘Admin | FAST’ page (Figure
5-5). These unique access codes may be purchased during normal business hour
s from Comtech
EF Data.
FAST Configuration
This read-only section displays the CDM-840’s available FAST Features and the operational status
for each available option. Each available feature is listed in the Option column. When an option is
enabled, the Status column identifies the option as such, along with its operational parameter(s); if an
option is not enabled, the column will display this information accordingly.
FAST Upgrade
The serial number of the unit, required by Comtech EF Data when ordering FAST option
upgrades, is provided here for user reference.
Upon placement and confirmation of an order, a 20-digit FAST Access Code is provided by the
Comtech EF Data sales representative. Enter the FAST access code carefully into the FAST
Code 1 text box, then click [Submit]. The unit will either accept or reject the code, and the
FAST Configuration section will refresh to reflect any upgrades in operation.
