UT-4500A Series Upconverters Revision 0
Introduction MN-UT4500A
1–2
1.2 Features
1.2.1 Physical Configuration
The UT-4500-A Series Upconverter’s 1RU-high (1.75”) 19-inch wide chassis is designed for rack
mounting into a standard 19-inch (48.26 cm) equipment rack. Handles installed on the front panel
facilitate ease of installation into and removal from the equipment rack. The unit may also be
mounted into the rack using the provided slide mechanisms to allow service without removal
from the rack.

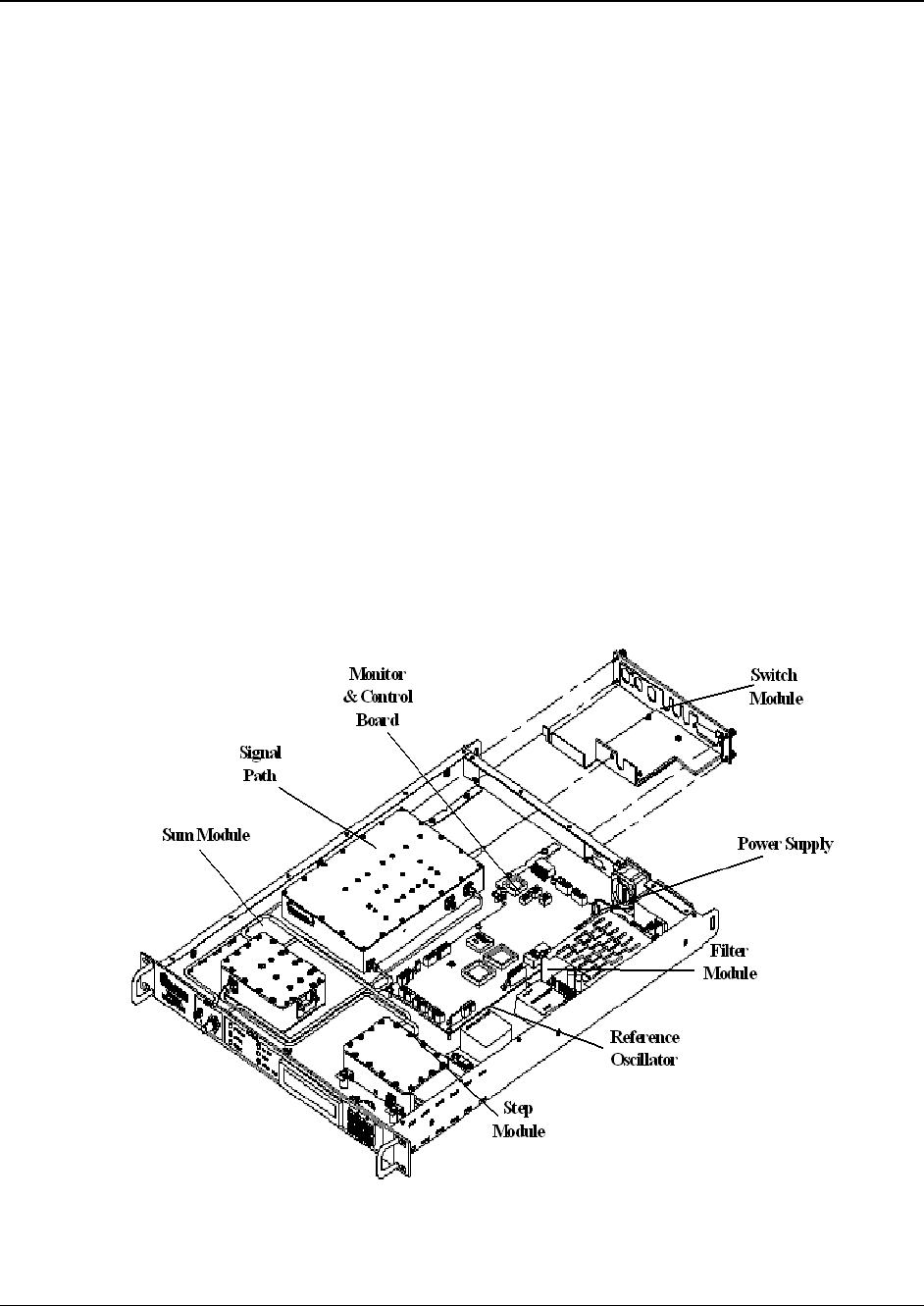

Figure 1-2 d
epicts the isometric layout of the UT-4500-A with its top cover removed. Major
chassis components are shown here. The major module assemblies are:
! Signal Path Module
! Step Loop Module
! Monitor & Control Assembly
! Transmit Switch Module (not shown – installs into rear chassis slot)
! Reference Oscillator Assembly
! Sum Loop Module
! Power Supply Assembly
Figure 1-2. UT-4500-A Series Upconverter Physical Configuration
