CRS-300 1:10 Redundancy Switch Revision 16
Modem, RMI/TMI, and Switch Configuration MN/CRS300.IOM
5–13
5.4.2 EIA-232/-422, V.35 Interfaces via the CRS-320 and CRS-340 TMIs
Jumpers JP1 and JP2 on the CRS-320 (obsolete) and CRS-340 TMI cards set the functionality of
the control signals
DTR/DSR and RTS/CTS. Figure 5-6 and Figure 5-7 show these TMIs as
shipped from the factory, with the JP1 and JP2 jumper settings open.

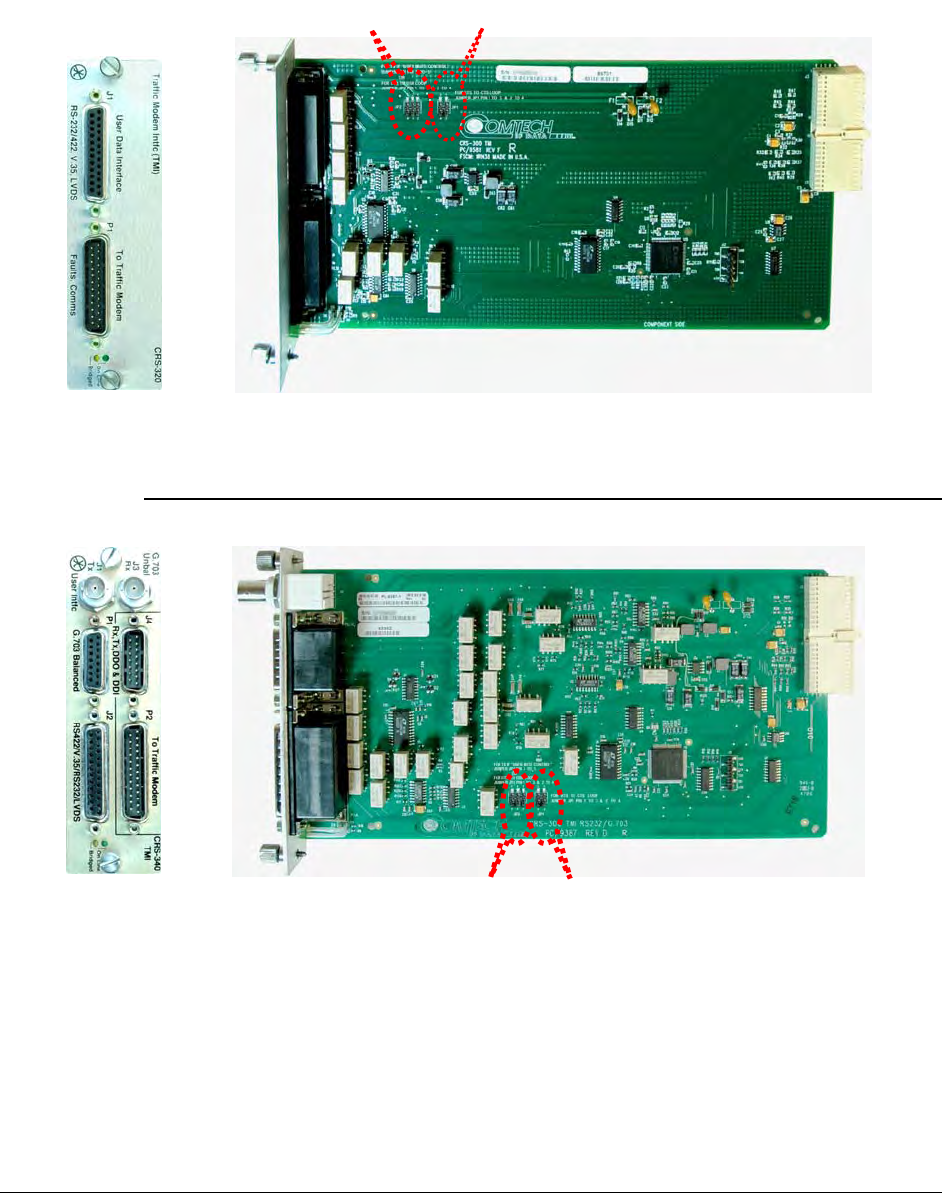

Figure 5-6. CRS-320 EIA-232/EIA-422 TMI Card (Jumpers shown open)
Figure 5-7. CRS-340 EIA-232/-422/G.703 TMI Card (Jumpers shown open)
Jumper JP2
Jumpe
r
JP1
Front view Side view
Jumper JP2 Jumper JP1
Front view Side
v
iew
